칼용 D2 공구강 막대
유형:플레이트/라운드 바/플랫 바
제품 설명
D2 다이 강은 냉간 다이, 열간 단조 다이, 다이캐스팅 다이 및 기타 강종을 만드는 데 사용됩니다. 금형은 기계 제조, 무선 기기, 모터, 전기 제품 및 기타 산업 분야에서 부품을 제조하기 위한 주요 가공 도구입니다. 금형의 품질은 가압가공 공정의 품질, 제품의 정확도, 생산원가에 직접적인 영향을 미칩니다. 금형의 품질과 수명은 합리적인 구조 설계 및 가공 정확도 외에도 금형 재료 및 열처리에 주로 영향을 받습니다.
두께: 10~800MM
폭: 100~2200MM
길이: 1600~5800MM
열연, 단조, 흑색, 소입, 템퍼링, 경도: 28~34HRC
우수한 기계적 성질과 담금질, 처리 후 표면의 경도를 동일하게 만듭니다.
좋은 연마 및 낮은 거칠기.
일반적으로 사용하기 전에 열처리하여 조건을 굳히십시오. 금형 가공 후 직접 사용할 수 있습니다.
제품 매개변수
| GB | 소음 | AISI | JIS |
| Cr12Mo1V1 | 1.2379 | D2 | SKD11 |
| C | 시 | 망간 | P | S | 크롬 | 모 | V |
| 1.40-1.60 | 0.30-0.50 | 0.30-0.50 | 0.030보다 작거나 같음 | 0.030보다 작거나 같음 | 11.0-13.0 | 0.70-1.20 | 0.80-0.92 |
| 담금질 | 템퍼링 | ||||||
| 난방 온도 /ºC | 냉각 방식 | 경도(HRC) | 부드럽게 하는 온도 /ºC | 템퍼링 번호 | 경도 (HRC) |
||
| 1차 예열 | 2차 예열 | 마지막 가열 | |||||
| 600-650 | 800-850 | 1020-1040 | 공기 냉각 | 61-63 | 500-560 | 2 | 58보다 크거나 같음 |

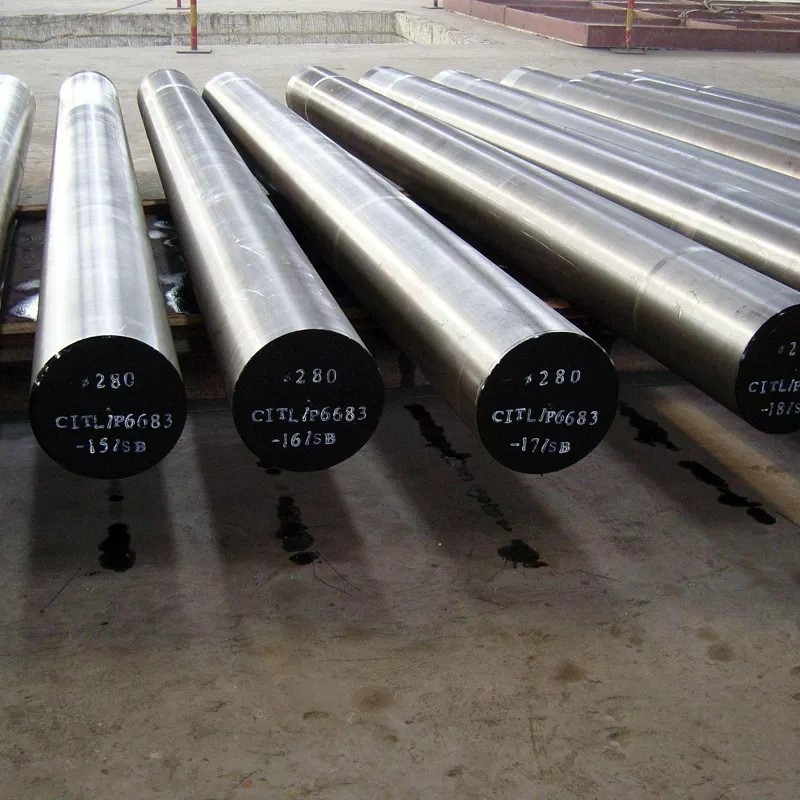

제품 사진
우리 공장
제강
잉곳 생산
단조 바
기계
D2 공구강 단조 공정
AISI/ASTM A681 D2 등급 강철 단조
AISI D2 공구강의 단조를 위한 가열은 천천히 균일하게 이루어져야 합니다. 화씨 1850도 -1950도에 담그고 자주 재가열하십시오.
필요에 따라 온도가 화씨 1700도(926도) 이하로 떨어지면 작업을 중지합니다.
D2 다이스 단조 후 석회, 운모, 마른 재 또는 용광로에서 천천히 냉각하십시오.
AISI D2 강철은 단조 후 항상 어닐링되어야 합니다.
적용 사례
애플리케이션
● 두께가 2MM 이하인 박판, 효율적인 블랭킹 다이, 펀칭 다이 및 스탬핑 다이.
● 각종 가위, 상감날, 목공날.
● 스레드 롤링 다이 및 내마모성 슬라이더.
● 냉간 압조 다이 및 열경화성 수지 성형 다이.
● 딥 드로잉 성형 다이, 냉간 압출 다이
우리의 서비스
지불 조건:
-
T/T 30% 보증금 및 생산 완료 후 70% 잔액.
-
배송 조건:
-
풍부한 재고의 경우 7-10일.
-
맞춤형 제품의 경우 30-40일
인기 탭: 나이프 용 d2 공구강 바
당신은 또한 좋아할지도 모릅니다
문의 보내기
