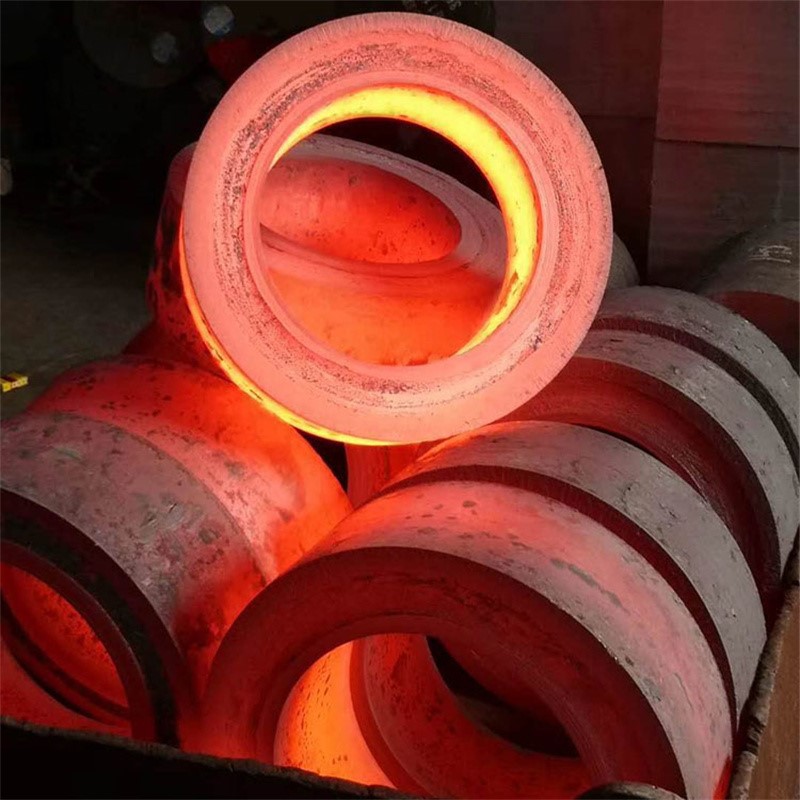

1Cr11Ni2W2MoV 단조 강철 링
제련 방법: Non VIM + ESR
실행 기준: GJB
납품 상태: 위조된 견고한 솔루션
표면 상태: 차량 조명
실행 기준: GJB
납품 상태: 위조된 견고한 솔루션
표면 상태: 차량 조명
문의 보내기
제품 소개
제품 설명
1Cr11Ni2W2MoV 단조 강철 링의 최종 열처리에 대한 올바른 공정 사양은 850도 예열(로 부하에 따라 다름) + (1010 ± 10)도 담금질/오일 냉각 + (550-570)도 템퍼링/공기 냉각입니다. . 1) 담금질된 1Cr11Ni2W2MoV 강의 담금질 가열 온도가 높을수록 더 많은 탄화물이 용해됩니다. 1000도까지 가열하면 모든 탄화물이 이미 용해됩니다. 가열 온도가 너무 높으면 과도한 탄화물 δ-F가 생성됩니다. 강의 성능을 저하시킵니다(주로 강도, 인성, 피로 및 크리프 특성 저하로 인해). 따라서 담금질 가열 온도는 소량의 δ-F만 생성하면서 충분한 오스테나이트화가 이루어지도록 하는 것이 원칙이며, (1000~1020)도가 가장 적합한 온도이다. 강철은 담금질 성과 담금질 성이 좋으며,
961 항공 블레이드 강철 등가 재료
|
1Cr11Ni2W2MoV 강철 사양
|
|
|
GB
|
ASTM
|
| 1Cr11Ni2W2MoV |
961
|
1Cr11Ni2W2MoV항공 블레이드 강철 화학 성분: GB/T 1221(1992)
|
C |
시 |
망 |
Cr |
니 |
W |
모 |
V |
S |
P |
|
0.10-0.16 |
0.60보다 작거나 같음 |
0.60보다 작거나 같음 |
10.5-12.0 |
1.40-1.80 |
1.50-2.00 |
0.35-0.50 |
0.18-0.30 |
0.020보다 작거나 같음 |
0.030보다 작거나 같음 |
1Cr11Ni2W2MoV 단조 강철 링 속성
제품의 물리적 특성
|
밀도
|
p=8.1g/cm3
|
|
녹는 온도 범위
|
1370~1400도
|
제품 사진
우리 공장
제강
잉곳 생산
단조 바
기계
생산 과정
단조 반지
단련된 원료
최종 가공된 브라이트 링
명세서:
제련 방법: Non VIM + ESR
실행 기준: GJB
납품 상태: 위조된 견고한 솔루션
표면 상태: 차량 조명
품질 관리
우리는 모든 제품이 고품질의 원료로 만들어졌는지 확인합니다. 우리는 고객에게 배송하기 전에 모든 제품을 철저히 테스트합니다.
포장 및 배송
인기 탭: 1cr11ni2w2mov 단조 강철 반지, 중국 1cr11ni2w2mov 단조 강철 반지 제조 업체, 공급 업체, 공장
당신은 또한 좋아할지도 모릅니다
문의 보내기
